Diagnosticos y Soluciones de Fallas Estructurales (parte 2)

Descripción, Causas y Alternativas de Diferentes Tipos de Fallas en Nudos de Vigas, Cadenas y Pilares de Hormigón Armado.

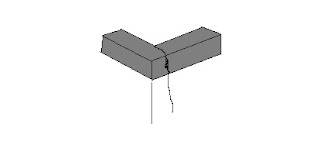

Descripción: Fallas en encuentros entre vigas y/o cadenas.

Causas principales:
- Defectos de anclajes y empalme de armaduras.

Alternativas de reparación:
a)- picado, descubrir armaduras, colocar esquinero soldado a armadura existente. Rellenar con mortero epoxi o mortero de alta resistencia y puente de adherencia.
b)- Eventual refuerzo con armadura exterior.

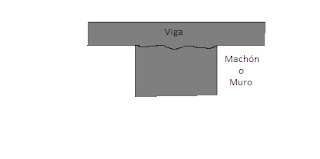

Descripción: Falla pos cizalle en la unión.


Causas Principales:
- Junta de hormigonado defectuosa.


Alternativas de Reparación:
a)- Reconstituir monolitismo: reparar mediante inyección o mortero epóxico.
b)- Refuerzos en nudos:
- Perforaciones verticales o inclinadas.
- Relleno epóxico.
- Colocar insertos.

Descripción, Causas y Alternativas de Diferentes Tipos de Grietas en Columnas de Hormigón Armado.

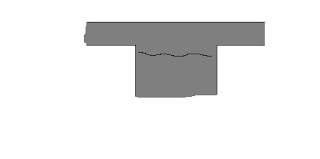

Descripción: Grieta en junta de hormigonado.


Causas principales:
- Mala adherencia por suciedades (aserrin, virutas, tierra), nidos de piedras, formación de lechada.


Alternativas de reparación:
a)- Grieta limpia: inyección epóxica.
b)- Grieta con aserrin, lechada o suciedades: alzaprimado, picado de 1/2 sección en espesor de 4 a 5 cm, relleno mortero epóxico: después de 24 hrs repetir el resto de la sección. Despúes de 48 hrs, retirar alzaprimas.

Descripción, Causas y Alternativas de Diferentes Tipos de Grietas de Muros de Hormigón Armado.

Descripción: Defecto (grieta) en junta de hormigonado. Falla por esfuerzo de corte.


Causas Principales:
- Esfuerzos superiores a los previstos al diseñar.
- Inadecuado tratamiento de la junta; suciedades.
- Insuficiencia de armaduras.
- Asentamientos diferenciales.


Alternativas de reparación:
a)- Grieta limpia: inyectar con epoxi.
b)- Grieta con suciedades (aserrin): Picado por tramo de todo el ancho del muro y 4 a 5 cm de espesor -relleno con mortero epóxico.

Descripción: Agrietamientos generalizados en muros de hormigón.

Causas principales:

Defecto de diseño o construcción:

- Armadura insuficiente o mal colocada.

- Calidad del hormigón inadecuada.

Alternativas de reparacion:

a)- Reparar el monolitismo: inyección con epoxi.

b)- Analisis estructural: estudiar posibles refuerzos.
