Diagnosticos y Soluciones de Fallas Estructurales (parte 1).

Descripción, Causas y Alternativas de Diferentes Tipos de Grietas en Vigas de Hormigón Armado.

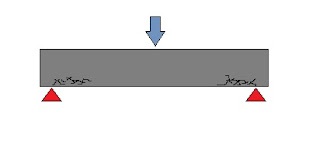

Descripción: Grietas por flexión pura.

Causas principales:
- Sobrecargas no previstas.
- Deformación excesiva con cuantias normales.
- Cuantias insuficientes.
- Mala adherencia de las armaduras al hormigón.
- Mala disposición de armaduras.

Alternativas de reparación:
Evaluar la situación del elemento y determinar:
a)- Recuperar el monolitismo:
- Inyección de epoxi.
b)- Refuerzo del elemento:
- Verficar armadura existente.
- Reforzar en caso necesario, para lo cual se debe:
- Colocar insertos (tipo anclajes) a traves de perforaciones; relleno con epoxi.
- Picar y colocar armadura adicional, hormigonar o rellenar con mortero epoxi.
- reforzar con armadura externa (platabandas adheridas con epoxi).
c)- Eventual demolición y reemplazo.

Descripción: Grieta por esfuerzo de corte (tracción diagonal).

Causas pricipales:
- Sobrecargas no previstas.
- Armaduras transversales insuficientes.
- Baja calidad del hormigón.

Alternativas de reparación:
- Evaluar la situación del elemento y determinar:
a)- Recuperar monotilismo:
- Inyección de epoxi.
b)- Refuerzo del elemento:
- Verificar armadura existente.
- Reforzar en caso en caso necesario, para lo cual se debe:
- Colocar insertos (tipo anclajes) a traves de perforaciones; relleno con epoxi.

-Picar y colocar armadura adicional, hormigonar o rellenar con mortero epoxi.
- Reforzar con armadura externa (platabandas adheridas con epoxi).
c)- Eventual demolición y reemplazo.

Descripción: Rotura por compresión.

Causas principales:
- Cuantía de armadura a la tracción alta y/o baja resistencia del hormigón a compresión.

Alternativas de reparación:
- Analizar resistencia del hormigón y estado tensional de las armaduras.
a)- Refuerzo exterior con platabandas.
b)- Posible demolición y reemplazo.

Descripción: Rotura por pandeo del alma (vigas de alma muy delgada T - I).

Causas Principales:
- Diseño insuficiente: Tensiones principales de compresión superan la resistencia del hormigón.

Alternativas de reparación:
- Analizar resistencia del hormigón y estado tensional de las armaduras.
a)- Refuerzo exterior con platabandas.
b)- Posible demolición y reemplazo.

Descripción: Rotura por deslizamiento de armaduras.


Causas Principales:
- Diseño o construcción inadecuados: Falla de anclajes y/o de armaduras transversales.

Alternativas de reparación:
- Analizar resistencia del hormigón y estado tensional de las armaduras.
a)- Refuerzo exterior con platabandas.
b)- Posibles demoliciones y reemplazo.
